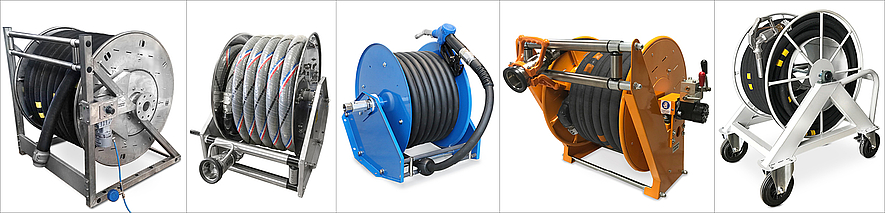

Schlauchtrommeln – nach Kundenspezifikation, aus eigener Produktion

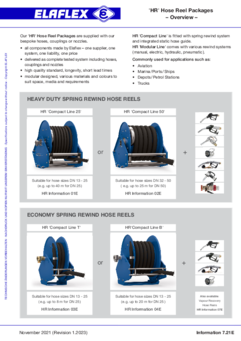

'HR' Schlauchtrommel-Komplettlösungen – Übersicht –
Unsere bekannten 'HR' Schlauchtrommeln werden zusammen mit unseren Schläuchen, Armaturen und Kupplungen sowie Zapfventilen geliefert. Für die 'CL' Compact Line als auch die 'ML' Modular Line stehen verschiedene Rückholmechanismen und Zubehör zur Wahl.
(Englisch)
Stand: 01.2023

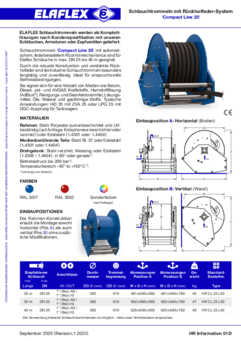

Schlauchtrommeln 'Compact Line 25'
- mit automatischem, federbelastetem Rückholsystem für anspruchsvolle Anwendungen,
geeignet für Elaflex Schläuche bis 40 m Länge in max. DN 25 - robuste Konstruktion und verstärkte Rückholfeder
- Schlauch wird an Vollschlauchverrohrung angeschlossen
- typsiche Anwendungen: HD 25 mit ZVA 25 oder LPG 25 mit DGC
Kupplung für Tankwagen

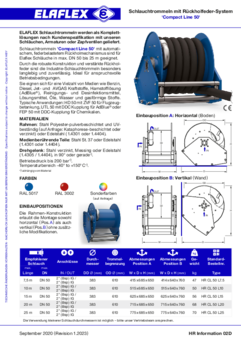

Schlauchtrommeln 'Compact Line 50'
- mit automatischem, federbelastetem Rückholsystem für anspruchsvolle Anwendungen,
geeignet für Elaflex Schläuche bis 25 m Länge in max. DN 50 - robuste Konstruktion und verstärkte Rückholfeder
- Schlauch wird an Vollschlauchverrohrung angeschlossen
- typsiche Anwendungen: HD 50 mit ZVF 50 für Flugzeugbetankung,
UTL 50 mit DDC Kupplung für AdBlue® oder FEP 50 mit
DDC Kupplung für die Chemie

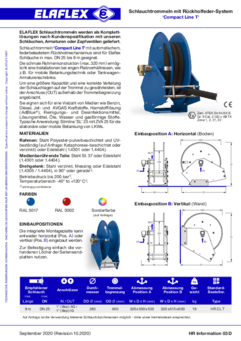

Schlauchtrommeln 'Compact Line T'
- mit automatischem, federbelastetem Rückholsystem, geeignet für
Elaflex Schläuche bis 8 m Länge in max. DN 25 - Schlauch wird an Vollschlauchverrohrung angeschlossen
- optimal für enge Einbausitatuationen, z.B. bei mobilem Betankungsequipement
und in Armaturenschränken von Tankwagen

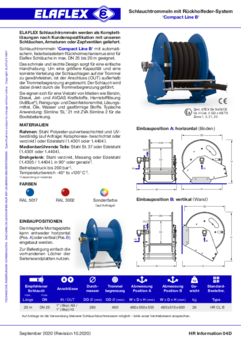

Schlauchtrommeln 'Compact Line B'
- mit automatischem, federbelastetem Rückholsystem, geeignet für
Elaflex Schläuche bis 20 m Länge in max. DN 25 - leichte und schmale Konstruktion
- Schlauch wird durch die Trommelbegrenzung geführt
- typsiche Anwendung: Slimline 'SL' 21 mit ZVA Slimline 2 für Bootsbetankung
Schlauchtrommeln 'Compact Line VR'
- ausgestattet mit COAX Zapfschlauch und ZVA Slimline 2 GR Zapfventil
- mit automatischem, federbelastetem Rückholsystem
- für Stage II Gasrückführungssysteme geeignet
Schlauchtrommeln 'Modular Line G und GB 25 / 38'
- manuelle oder motorisierte Rückhol-Mechanismen, geeignet für Elaflex
Schläuche bis zu 40 m Länge in max. DN 38 oder 70 m Länge in max. DN 25 - Standardversionen mit offener Trommelbegrenzung
- Schlauch wird an Vollschlauchverrohrung angeschlossen
- typsiche Anwendung: HD 38 mit ZV 400 für Schiffbetankung
Schlauchtrommeln 'Modular Line M'
- manuelle oder motorisierte Rückhol-Mechanismen, geeignet für
Elaflex Schläuche bis zu 50 m Länge in max. DN 25 - Standardversionen mit geschlossener Trommelbegrenzung
- Schlauch wird an Vollschlauchverrohrung angeschlossen
- typsiche Anwendung: Slimline 'SL' 25 mit ZVA 25, motorisiert,
für Tankwagen
Schlauchtrommeln (Deutsch)
nach Kundenspezifikation, für Terminals und Tankwagen
Stand: 03.2020
Enrouleurs (Französisch)
Fabriqués Sur-Mesure, pour dépots, terminaux et camions-citernes
Stand: 06.2020
Avvolgitori (Italienisch)
Soluzioni standard e personalizzabili per ogni tipo di applicazione
Stand: 06.2020
Carretes Para Manguera (Spanisch)
Hechos a medida, para Terminales y Camiones Cisterna
Stand: 06.2020
Carretes Para Mangueiras (Portugiesisch)
Feito sob medida, para terminais e caminhões-tanque
Stand: 06.2020
Катушки для шлангов (Russisch)
Индивидуальные решения Для Терминалов и Автоцистер
Stand: 06.2020

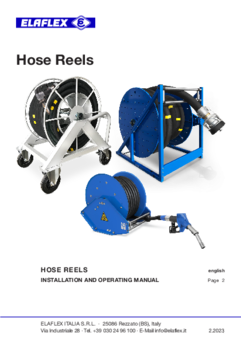

Montage- und Bedienungsanleitung Schlauchtrommeln
Allgemeine Hinweise und Informationen
(Englisch)
Stand: 02.2023Informationen und Broschüren zu Schlauchtrommeln
HR Informationen
- Schlauchtrommeln 'Compact Line 25'
- Schlauchtrommeln 'Compact Line 50'
- Schlauchtrommeln 'Compact Line T'
- Schlauchtrommeln 'Compact Line B'
- Schlauchtrommeln 'Compact Line VR'
- Schlauchtrommeln 'Modular Line G und GB 25 / 38'
- Schlauchtrommeln 'Modular Line M'
- 'HR' Schlauchtrommel-Komplettlösungen
HR Broschüren
- Schlauchtrommeln (Deutsch)
- Enrouleurs (Französisch)
- Avvolgitori (Italienisch)
- Carretes Para Manguera (Spanisch)
- Carretes Para Mangueiras (Portugiesisch)
- Катушки для шлангов (Russisch)
HR Bedienungsanleitungen
- Montage- und Bedienungsanleitung Schlauchtrommeln

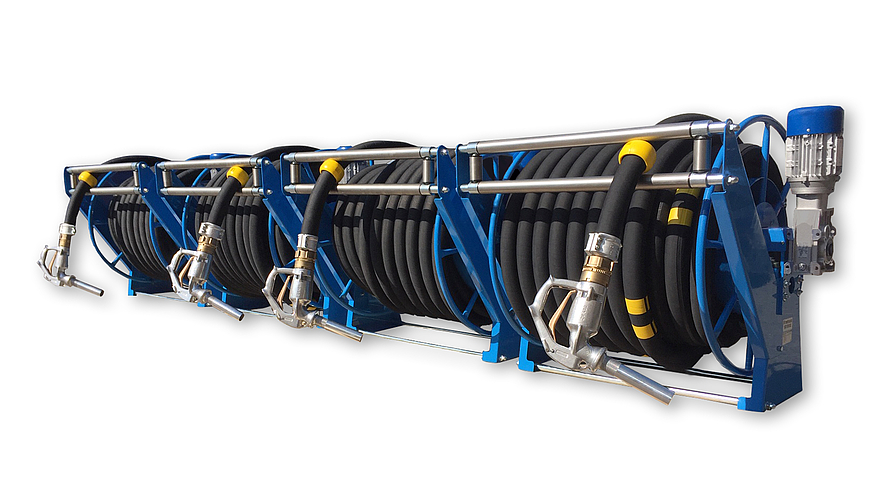

Viele Optionen, modular aufgebaut – um jede Anforderung zu erfüllen
Unser Lieferprogramm wurde um Schlauchtrommeln aus eigener Produktion erweitert. Diese werden als Komplettlösungen mit unseren Schläuchen, Armaturen und Kupplungen sowie Zapfventilen angeboten.
Sie finden vorrangig Anwendung an Terminals, Tankwagen, stationären und mobilen Betankungssystemen. Die Produktion erfolgt nach dem bekannt-hohen ELAFLEX Qualitätsstandard und entspricht den europäischen Normen für den Bereich Gesundheit, Sicherheit und Umwelt.
Wir liefern die Schlauchtrommeln mit verschiedenen Rückholmechanismen, z.B. manuell, Rückholfeder, elektrisch, hydraulisch oder pneumatisch. Dabei eignen sie sich für eine Vielzahl von Medien, z. B. Benzin, Diesel, Jet- und AVGAS Kraftstoffe, Harnstofflösung ( AdBlue®), Reinigungs- und Desinfektionsmittel, Lösungsmittel, Öle, Wasser und gasförmige Stoffe.
Sie können für Schlauchdurchmesser von DN 13 bis 200 und in jeder gewünschten Schlauchlänge geliefert werden. Auch individuelle Lösungen nach Kundenspezifikation in Bezug auf Platz, Material, Medium und Einsatzbedingungen sind möglich.
Vorteile
- hoher Qualitätsstandard, langlebig
- viele Optionen, modulare Konstruktion
- Lieferung als komplettes, getestetes System, inkl. Schläuchen, Armaturen oder Zapfventilen
- attraktive Preisgestaltung
- kurze Lieferzeiten
Schlauchtrommeln sind eine optimale Ergänzung des Elaflex Produktportfolios. Unsere Produkte werden seit Jahrzehnten erfolgreich in den Bereichen der stationären oder mobilen Betankung (Tankstellen und Tankwagen), Schiff- und Flugzeugbetankung, chemischen Industrie sowie beim Militär und der Feuerwehr eingesetzt.
Direktkontakt
Schlauchtrommeln für die Betankung von Fahrzeugen und Booten an Tankstellen, bitte unser EHT Vertriebsteam kontaktieren.
Schlauchtrommeln für Terminals, Tankwagen und andere industrielle Anwendungen wie Schiffs- und Flugzeugbetankung, Chemie etc., bitte unser SAT Vertriebsteam kontaktieren.
